Модульная система аспирации для завальных ям серии ФГЛС
Аспирационные модули (стена) типа ФГЛС представляют собой конструкцию из листовой оцинкованной стали с самонесущим корпусом.

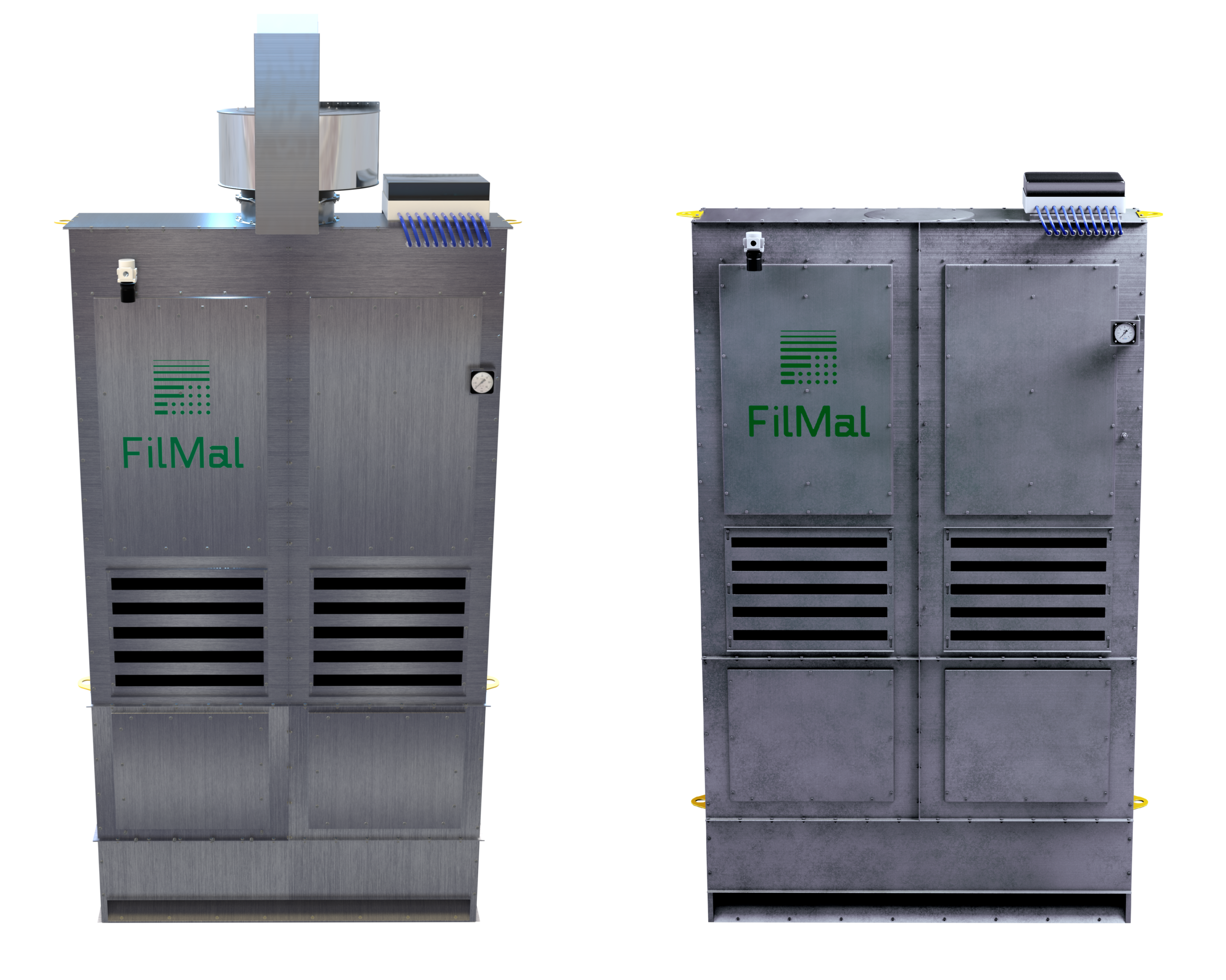

Выпускаются в двух модификациях:
- Без вентилятора (подключается к вентилятору общей аспирационной сети).
- С индивидуальным вентилятором.
Аспирационные стены состоят из рукавов, представляющих собой иглопробивной материал, смонтированный на специальные металлические каркасы.
На корпусе аспирационной стены, закреплены жалюзийные решетки с возможностью регулировки потока запыленного воздуха, поступающего в среднюю часть стены.
В верхней части внутри аспирационного модуля установлен ресивер, служащий элементом накопления требуемого объёма сжатого воздуха.
На отводных трубках ресивера установлены пневмоуправляемые импульсные клапаны предназначенные для подачи сжатого воздуха из ресивера на трубки рукавов.
Вращаясь, крыльчатка вентилятора, создает разряжение во внутренних полостях рукавов (указано зелёными стрелками).
Это в свою очередь заставляет запыленный воздух (указан жёлтыми стрелками), образующийся в рабочей зоне завальной ямы, оседать на внешней поверхности рукавов.
По мере накопления на внешней поверхности рукава, пыль комплектуется и теряет свои мелкодисперсные свойства.
Преимущества
- Большая фильтрующая площадь при средней нагрузке модуля.
- Равномерное распределение очищенного воздуха.
- Возвращение очищенного воздуха обратно в процесс.
- Большая пропускная способность локальных фильтров, позволяет удалять из рабочей зоны необходимое количество запыленного воздуха, что исключает попадание запыленного воздуха в окружающую среду.
- Зерновая пыль возвращается обратно в яму, за счет чего исключаются потери веса получаемого зерна (особенно это актуально для перевалочных зернохранилищ).
- Работает при температурах от -40 до +60 град.
- Потери исходного продукта на выходе исключены.
- Использование фильтров, за счет высокой эффективности очистки воздуха, позволяет выбрасывать очищенный воздух в атмосферу или направлять его на рециркуляцию, с соблюдением всех экологических норм.
Характеристики
| Параметр | Единица измерения | ФГЛС 10 500 | ФГЛС 10 500
с вентилятором |
|---|---|---|---|
| Расход воздуха | тыс. м3/ч | до 10 500 | до 10 500 |
| Площадь фильтрующей поверхности | м2 | 22,1 | 22,1 |
| Количество рукавных фильтров | шт. | 20 | 20 |
| Степень очистки | мг/м3 | 1,8 | 1,8 |
| Воздухопроницаемость фильтрованного материала | 140 л/дм2 в мин (14 м3/м2 в мин) при 200 Па | ||
| Мощность вентилятора | кВт/об | — | 7.5/3000 |
| Расход сжатого воздуха для продувки рукавов (при давлении 3-4 атм.) | л/мин | 135 | 135 |
| Габаритные размеры:
длина; ширина; высота. |
мм |
2000 500 3627 |
2000 500 4940 |
| Масса | кг. | 992 | 1137 |
Сертификат соответствия
